Барроу KPRO-034

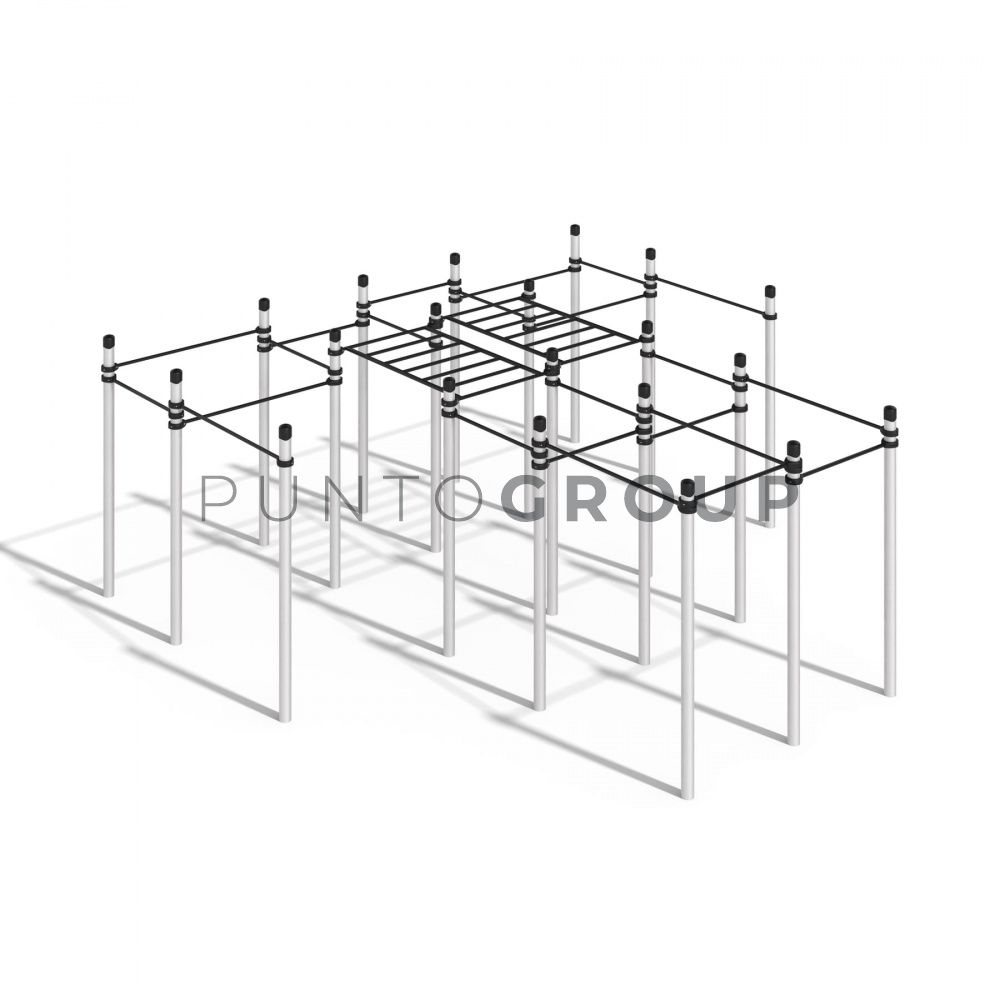

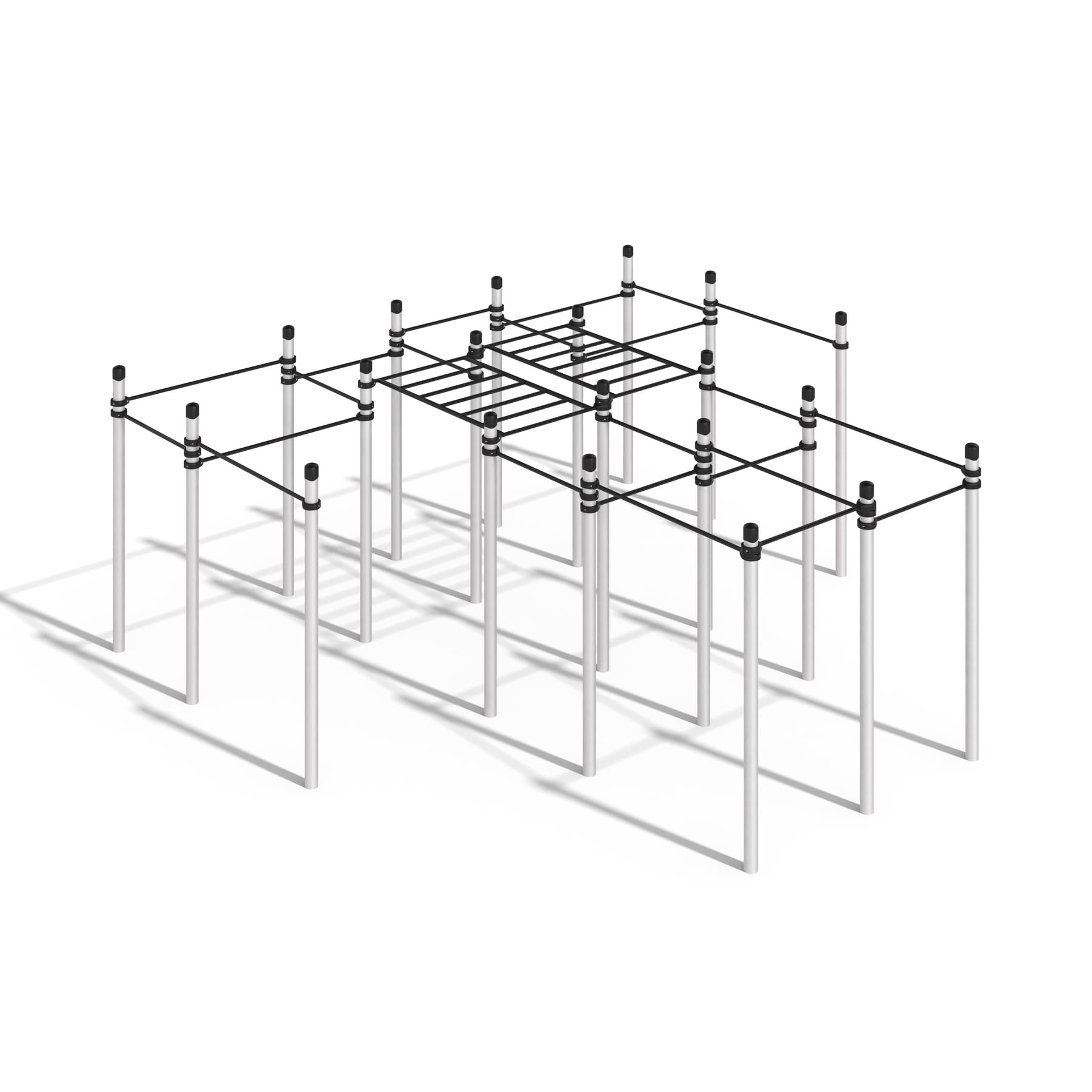

Комплекс типа «Воркаут» «Барроу».
Функциональные элементы комплекса:
Перекладины (9 ед.): L-1758 мм, D-34 мм, разноуровневые: H-2450 мм, 2400 мм, 2300 мм, 2300 мм, 2300 мм, 2200 мм, 2200 мм, 2100 мм, 2100 мм.
Перекладины (14 ед.): L-1200 мм, D-34 мм, разноуровневые: H-2400 мм, 2400 мм, 2300 мм, 2300 мм, 2300 мм, 2300 мм, 2300 мм, 2200 мм, 2200 мм, 2200 мм, 2200 мм, 2100 мм, 2100 мм, 2100 мм.
Рукоход (2 ед.): секции из перекладин, длина секции 1900 мм, высота уровней H-2450 мм и 2400 мм.
Опоры — алюминиевые опорные стойки Ø108 мм (толщина стенки 3 мм) из сплава 6063 (ГОСТ 4784-2019), изготовленные методом горячего прессования (экструзии) по ГОСТ 18482-2018; стойки выполнены с продольными наружными рифтами и внутренними рёбрами жёсткости, повышающими несущую способность при минимальной массе, и защитно-декоративным анодированным покрытием толщиной 20 мкм, стойким к атмосферным воздействиям. Опорные стойки — 21 шт., высотой 3300 мм. Верхний торец каждой опоры закрыт литой заглушкой из ударопрочного УФ-стойкого ABS-пластика; посадка заглушки — плотная, за счёт внутренних рёбер-выступов, компенсирующих допуски и овальность трубы.
Крепление: элементы комплекса фиксируются к опорным стойкам литыми разъёмными хомутами — зажимами из двух алюминиевых полуколец, стягиваемых оцинкованными зажимными винтами (ГОСТ ISO 4042-2015); соединение разъёмное. Каждое полукольцо по внутреннему диаметру снабжено пластиковой вставкой, усиленной рёбрами жёсткости; полимерные вставки снижают трение и исключают повреждение защитно-декоративных покрытий стойки и сопрягаемых элементов при монтаже и эксплуатации. Хомуты окрашены полимерно-порошковой краской, цвет — RAL 9005 (муар).
Покрытие перекладин (23 ед.) и рукоходов (2 ед.): все стальные детали проходят полный трёхстадийный цикл антикоррозионной подготовки и защиты:
1) Дробеструйная обработка — очистка всей поверхности стальной дробью с удалением окалины, ржавчины и загрязнений до степени Sa 2½ по ISO 8501-1 (степень 2 по ГОСТ 9.402-2004) и формированием шероховатого «анкерного» профиля Rz 30–50 мкм; только дробеструйная очистка обеспечивает требуемую адгезию покрытий — нанесение покрытий по неочищенной поверхности не допускается.
2) Грунтование — нанесение антикоррозионной эпоксидной цинконаполненной грунтовки (ГОСТ 34667.5-2021; содержание цинка не менее 89%) толщиной слоя 40–80 мкм, обеспечивающей стойкость металла к коррозии; грунт является обязательным подслоем перед порошковым окрашиванием.
3) Порошковое окрашивание — нанесение финишного полимерно-порошкового покрытия (ГОСТ 9.410-88) толщиной 80–100 мкм с последующей полимеризацией; цвет — RAL 9005 (муар).
